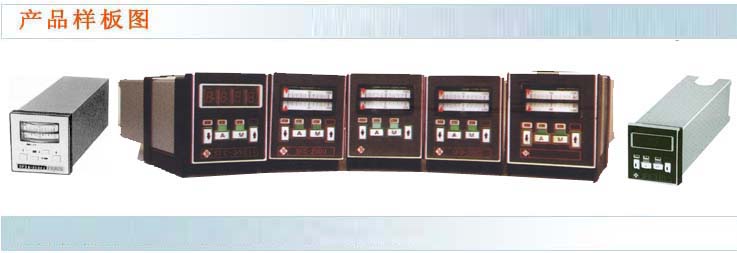

操作器 SFD-2003
![]() SFD-2003伺服操作器是用于与S系列智能调节器配套的单元仪表,同时亦能与KMM KMS单回路可编程序调节器,及其他各类数字调节器相配,它具有手/自动切换功能,在自动状态下,能将输入的连续信号与执行机构位置反馈信号比较处理后,转变成开关量信号,驱动电动机正转,反转或停转,使位置信号与输入信号保持平衡,最终达到自动调节之目的。也可切换至手动状态直接进行正/反动作的手动控制。该操作器以表头指示输入信号及反馈信号,以发光二极管显示手/自动状态和后备状态。
在自动运行状态,伺服操作器接受来自调节器的自动控制信号,并与位置反馈输入信号进行比较,如存在正偏差,则输出正向接点闭合,电机正转,如存在负偏压,则输出反向接点闭合,电机反转。当偏差为零(在不灵敏区内)时,正反向接点均不动作。
在手动操作状态,操作器正反向接点由 上 下控制键,按 上 键时,正向接点闭合,电机正转。按下键时,反向接点闭合,电机反转。
二 特点
继电器输出
表头指示
220Vac
操作器手,自动,后备状态均能显示
继电器输出容量5A 220Vac
三 主要技术特点:
1:自动控制输入信号:4~20mA dc(输入阻抗250Ω)
2:位置反馈输入信号:4~20mA(输入阻抗250Ω)
3:位置反馈输出信号:1~5Vdc(输出阻抗250Ω)
4:继电器输出容量:5A,220Vac
5:不灵敏区调节范围:0-10%FS
6:基本误差限:±0.5%
7:表头指示误差:±2.5%
8:供电电源:220Vac 50Hz
9:功耗:6W
10:工作条件:环境温度:5~45℃
相对湿度:10~90%
11:结构形式:盘装式(开孔68*68)
12:外型尺寸:1XbXhmm250X72X72
注:如需外型尺寸250*80*80也可, 开孔尺寸为 76*76
|
