智能型角行程电动执行机构 DKJ-410EX ZKJ-410EX

产品型号

生产厂家

类别
电动执行机构

想了解更多有关自仪产品与相关解决方案吗?

给我们发电子邮件

或者致电我们:
021-33878550


DKJ-EM型角行程电动执行机构(智能一体化)


一 产品用途

    DKJ(ZKJ)型角行程电动执行机构以交流电源为动力,接受统一标准信号4~20mAdc(或0~10mAdc)将此信号转变成对应的转角位移,操纵风门挡板,蝶阀,球阀等调节机构,执行过程控制系统的自动调节任务。

二 产品主要特点

    执行机构的控制器集位置发送器与伺服放大器与一体,用单片微处理器作主控元件可直接接受模拟量控制。

    具有接受无源开关量(如DCS系统的DO)控制功能。

    控制器带有LED数码显示,可以清晰直观的显示执行机构的运行状态和调节机构的开度。

    控制器带有操作面板,一般不需打开控制器外壳,就可以人机对话的方式,对执行机构进行调整和参数设定。

    输出轴在行程的极限位置时(开位和关位),具有开关量信号输出,供控制系统选用。

    具有断输入信号,断反馈信号,执行机构或调节机构卡死等故障保护功能以及故障显示和故障报警信号输出(开关量接点)。

三主要技术指示
1.输入信号:a模拟量信号4~20mAdc(输入电阻250Ω)
            b开关量信号(外部无源接点接通有效 ,开,关方向各一付接点)
2.位置反馈:4~20mAdc(负载电阻500Ω)
3.基本误差限:±1.5%  ±2.5%
4.死区设定:1%~2%
5.回差:不大于1.5%
6.额定行程:90°(转角)
7.额定负载及时间:见表一
8.工作电源:220V,50Hz
9.使用环境:
温度-25℃~70℃
相随湿度<95%
周围空气不含腐蚀性气体


10.常用产品的型号与规格
型号
额定负载
(Nm)
额定电流
(A)
分相电容容量
质量
(Kg)
DKJ-210EX
100
0.5
4
31
DKJ-310EX
250
0.65
5
48
DKJ-410EX
600
1.5
10
86
DKJ-510EX
1600
2.5
20
145
DKJ-610EX
4000
3.5
33
200
DKJ-410EX额定负载为1000Nm的产品需定制

六 订货须知
1.订货时应注明产品的名称 型号和数量
2. 如需要配置操作器和球形铰链应另注明
3.本产品适配的操作器型号如下:ZPT-1002电动操作器(无源开关量操作器)
SFD-5002信号操作器(模拟信号输出操作器)
球形铰链的规格应与执行机构的规格相适应。

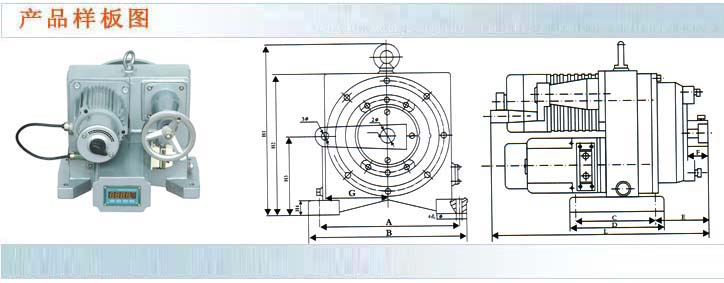

型号
A
B
C
D
E
F
G
H1
H2
H3
H4
L
1∮
2∮
3∮
DKJ-210EX
220
±0.2
245
130±0.2
152
86
35
100±0.2
270
233
128
20
360
∮12
∮25
∮14
厚15
8x7
DKJ-310EX
260
±0.2
300
100±0.2
130
115
50
120±0.2
307
260
135
20
445
∮13
∮35
∮16厚21
10x8
DKJ-410EX
320
±0.2
365
130
±0.2
162
121
60
150±0.2
380
322
170
30
565
∮14
∮40
∮18
厚23
12x8
DKJ-510EX
390
±0.2
424
180
±0.2
212
142
80
170±0.2
440
379
196
35
640
∮14
∮58
∮20
厚25
18x11
DKJ-610EX
430
±0.2
476
200
±0.2
240
140
100
170±0.2
495
435
225
35
690
14
60
30厚25
18x11
