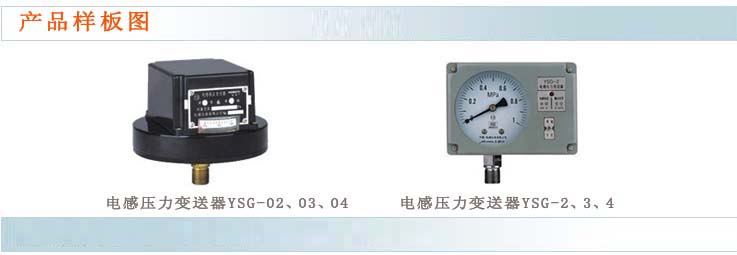

电感压力变送器 YSG-2、3、4 / YSG-02、03、04


    YSG系列压力变送器为电感压力(微压)变送顺,主要适用于工业生产过程和测量系统中用以测量各种非结晶和非凝固性的对钢或铁及其合金不起腐蚀作用的流全介质的压力或负压。本仪表既能将被测介质的压力值转换成标准直流的电流信号,以便于较长距离传送测量值,而最终能在中央控制室中与二次仪表进行配套,以实现生产过程的自动检测与控制,又具有机械式指针直接示压力值的特点,以便于现场工艺检查和调校。

□主要技术指标

精度度等级:1.6
型号及名称
YSG-2
压力变送器
YSG-02
压力变送器
YSG-3
压力变送器
YSG-03
压力变送器
YSG-4
压力变送器
YSG-04
压力变送器
工作电压
AC  220V
DC  24V
AC  220V
输出信号
DC 0-10mA
DC 4-20mA
DC 0-20mA
负戴电阻
≤1.5KΩ
≤350KΩ
≤50KΩ
接线端子
①    ②   ③   ④  ⑤
+输出 –   220V    接地
①    ②
+输出 一  二线制
①    ②   ③   ④  ⑤
+输出 –   220V    接地
重量
1.0kg
1.3kg
1.0kg
1.3kg
1.0kg
1.3kg
配套二次仪表
XMY-20压力数字显示仪
XMY-30压力数字显示仪
XMY-30压力数字显示仪
(本厂生产)
XMY-22压力数字显示控制仪
XMY-32压力数字显示控制仪
XMY-32压力数字显示控制仪


使用环境条件:-10-55℃,相对温度不在于85%
温度影响:使用温度偏离20±5℃时,其温度附加误差不大于0.75%/10℃。

型号
YSG-2、3、4压力变送器
YSG-02、03、04压力变送器



0-0.06
0-0.1
0-0.16
0-0.25
0-0.4
0-0.6
0-1
0-1.6
0-2.5
0-4
0-6
0-10
0-16
0-25
0-40
0-60
-0.1-0



0.1-0.06
0.1-0.15
-0.1-0.3
-0.1-0.5
-0.1-0.9
-0.1-1.5
-0.1-2.4
0-250
0-400
0-600
0-1000
0-1600
0-2500
0-4000
0-6000
0-10000
0-16000
0-25000
0-40000
-250-0
-400-0
-600-0
-1000-0
-1600-0
-2500-0
-4000-0
-6000-0
-10000-0
-16000-0
-25000-0
-40000-0
-120-+120
-200-+200
-300-+300
-500-+500
-800-+800
-1200-+1200
-2000-+2000
-3000-+3000
-5000-+5000
-8000-+8000
-12000-+12000
-20000-+20000
Mpa
(Pa)


□结构原理
   仪表由两部分组成:一是机械式指针指示压力表,另一是变换部及电子放大器。前者由测量系统传动指示部分和外壳部分组成。仪表的外壳为防溅型结色,具有较好的密封性,故能保护内部机色免受机械损伤和污秽侵入。后者括拉移----------电感变换器及电子放大器。放大器部件用室温硫化硅橡胶浸涂表面,故具有较好的耐腐蚀性及搞潮性能。
