温度变送器 SBW系列


    SBW系列热电偶、热电阻温度变送器是DDZ-S系列仪表中的现场安装式温度变送器单元。它采用二线制传送方式(两根导线作为电源输入,信号输出的公用传输线)。将热电偶、热电阻信号变换成与输入信号或与温度信号成线性的4~20mA的输出信号。

    变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用于冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

·采用硅橡胶密封结构、因此耐震,耐湿、适合在恶劣现场环境中安装使用。

·现场安装于热电偶、热电阻的接线盒内,直接输出4~20mA,这样既省去昂贵的补偿导线费用,又提高了信号长距离传送过程中的抗干扰能力。

·变送器具有输入端开路指示功能,热电偶温度变送器具有冷端温度自动补偿功能。

·精度高、功耗低,使用环境温度范围宽,工作稳定可靠。

·应用面广,既可与热电偶、热电阻形成一体化现场安装结构,也可作为功能模块安装在检测设备中。

·智能型温度变送器可使用ZBT通讯设备、一台386或更高级的PC机,设置变送器的型号、分度号及被测温度的量程范围。

·数显型温度变送器可按用户实际需要调整变送器显示屏的显示方向。

□主要技术指标

    入:热电偶 K型、E型、B型、S型、T型、J型、N型
热电阻 Pt100  Cu100  Cu50(三线制或四线制)

    出:在量程范围内输出4~20mA直流信号。与热电偶输入的毫伏信号成线性;与热电阻的输入电阻信号成线性。或与温度信号成线性。
隔离温度变送器,输入与输出相隔离,隔离电压为0.5KV增加抗共模干扰能力,更适合计算机联网使用。

基本误差:*±0.5%FS

传送方式:二线制

显示方式:(数显型)LCD四位显示,热电偶开路时显示E……标志且输出大于20mA。

工作电源:变送器工作电源电压最低12V,最高35V,额定工作电压24V。

    载:极限负载电阻按下式计算:RL(max)=50(Vmin-12)

正常工作环境:
a)环境温度-25℃~80℃(常温型)-20℃~70℃(数显型)
b)相对湿度5%~95%
c)机械振动f≤50Hz,振幅<0.15mm
d) 周围空气中不含有对铬、镍镀层、有色金属及其它合金起腐蚀作用的介质。

环境温度影响:≤0.05/1℃
注:“。”用户有特殊需要,可提供允许误差为±0.2%的协议产品。

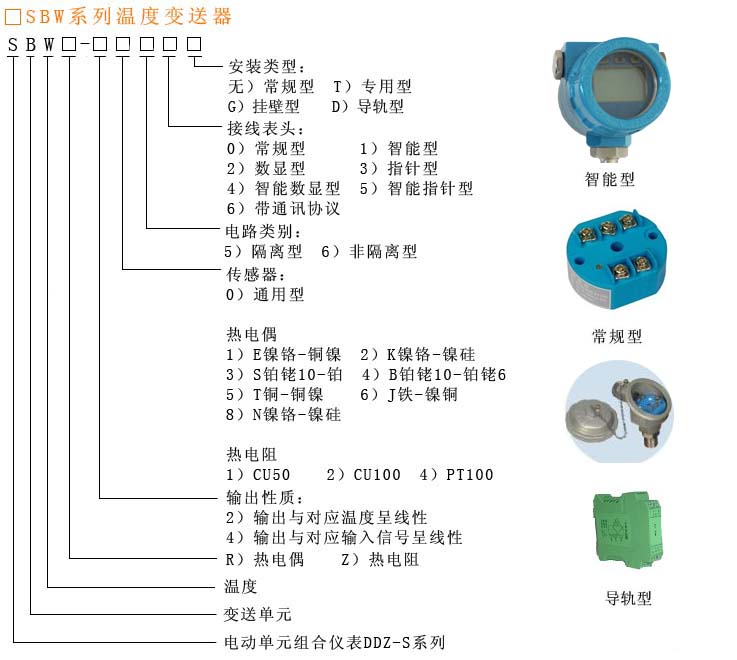

□规格及型号表示示意图

·(常规型)温度变送器规格表

型号
分度号
最大量程范围℃
允许下限变化范围℃
允许上限变化范围℃
规定最小量程(上限下限之差)
SBWR-2160
E
0~400



SBWR-2260
K
0~400
0~600
0~800
0~1000



SBWR-2360
S
600~1600



SBWR-2860
N
0~400
0~600
0~800
0~1100
0~1200



SBWR-4160
E
0~600
0~300
150~600
150
SBWR-4260
K
0~1100
0~300
400~1100
300
SBWR-4360
S
0~1600
0~800
1400~1600
600
SBWR-4460
B
0~1600
0~800
1400~1600
600
SBWR-4560
T
0~400
0~100
100~400
200
SBWR-4860
N
0~1200
0~300
400~1200
300
SBWZ-2160
Cu50
-50~150
-50~50
0~150
50
SBWZ-2260
Cu100
-50~150
-50~50
0~150
50
SBWZ-2460
Pt100
0~150
0~300
100~500
100
-100~200
-100~0
0~200
100
SBWZ-4460
Pt100
-200~500
-200~300
50~500
50


·T(专用型)温度变送器规格表

型号
分度号
测量范围℃
SBWR-2160T
-4160T
E
0~400   100~300
0~500   200~400
0~600   200~600
SBWR-2260T
-4260T
K
0~400   200~500
0~600   400~800
0~800
SBWT-2460T
-4460T
Pt100
-50~0      0~50
-50~50     0~100
-50~100    0~200
-100~100   200~400
-100~200   300~500



·(隔离型)温度变送器规格表


型号
分度号
测量范围℃
SBWR-4150
E
0~300
0~400
0~500
0~600
100~400
100~500
200~500
200~600
SBWR-4250
K
0~400
0~600
0~800
0~1000
0~1100
0~1200
200~500
300~600
200~800
SBWZ-2450
-4450
Pt100
-50~50
-50~150
-50~200
-100~500
-100~200
-200~500
0~50
0~100
0~150
0~200
0~250
0~300
0~350
0~400
0~500
50~100
50~150
100~200
200~400



·(智能型)温度变送器规格表

型号
分度号
测量范围℃
允许下限变化范围℃
允许上限变化范围℃
规定最小量程(上限下限之差)
SBWR-□16□
E
0~800
0~700
100~800
100
SBWR-□26□
K
0~1300
0~900
400~1300
400
SBWR-□36□
S
0~1600
0~1200
400~1600
400
SBWR-□46□
B
100~1800
100~1400
500~1800
400
SBWR-□56□
T
0~400
0~300
100~400
100
SBWR-□66□
J
0~600
0~500
100~600
100
SBWR-□86□
N
0~1300
0~900
400~1300
400
SBWZ-□16□
Cu50
-50~150
-50~100
0~150
50
SBWZ-□46□
Pt100
-220~700
-220~650
-150~700
50
